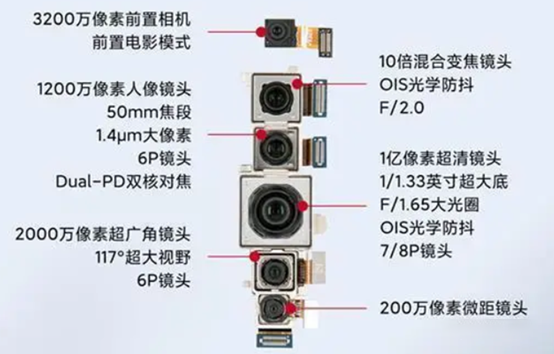

相機是手機中非常重要的模組之一，已成為智能手機的標配，其按布局可以分為前攝和后攝，按功能可以分為前 攝相機、主相機、超廣角、長焦和微距等。
不同功能的相機有不同功能的結構和電氣特性，需要具體相機具體分析。

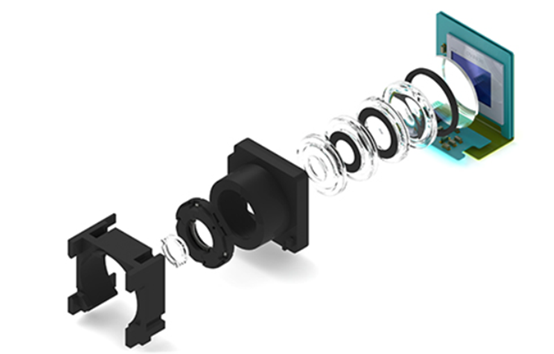

比如前攝相機，主要用于自 拍，因此焦距固定，前攝相機也就沒有對焦馬達，沒有VCM這個模塊。VCM全拼是Voice Coil Montor，叫音圈電機，是馬達的一種，用于調節鏡頭位置來對焦，使得成像更清晰。

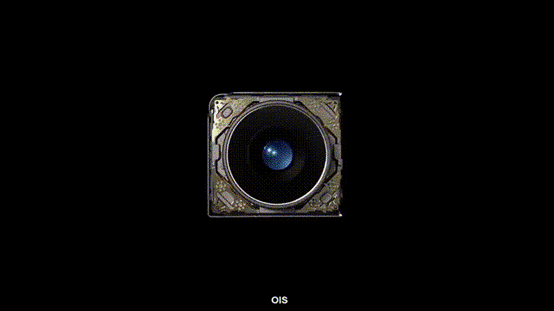

與VCM比較接近的一個功能叫OIS，全拼是Optical Image Stabilization(簡稱OIS)，翻譯為光學防抖，對于我們常用的主攝以及長焦距相機，對畫面穩定的要求格外重要，人手的抖動，運動過程的晃動，都會使得畫面抖動，第一感覺是畫面不穩總晃動，OIS通過主動調節相機鏡頭的位移來補償抖動，達到消抖的目的。

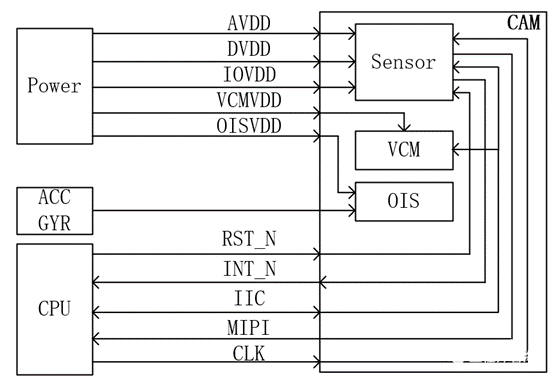

下圖為一典型的相機接口框圖，包括電源和控制、數據接口，相機內部光學傳感器一般有AVDD、DVDD和IOVDD 3大電源，AVDD用于相機內部感光sensor的模擬電路一般有1.8V、2.8V甚至3V等，對電源的噪聲性能要求很高，對PCB走線要求也很高，要格外注意，
參考以前的文章：相機電源受干擾案例分析，嚴重影響畫質！
DVDD用于數字電路，常見是1.2V，這路電的電流很大，走線也要注意；IOVDD給接口電路使用這路電電流小，對噪聲也不敏感，要求最低。
VCMVDD是給相機模組內部的對焦馬達使用，OISVDD是給相機模組內部的光學防抖模塊使用，要注意的是有些相機并沒有這兩個功能，因此可能沒有這兩路電。
比如前攝相機，一般只有AVDD、DVDD和IOVDD三路電，有的相機甚至只有2路電。
具有OIS光學防抖功能的手機，相機模組需要根據手機的姿態來調節鏡頭位置，因此就需要用的陀螺儀加速度計的數據，如果相機內置速度傳感器模塊就會增加成本，因此為了降低成本，有的設計方案是使用手機主板上的AG（加速度計陀螺儀模塊檢測手機角度和角加速度，進而判斷手機當前的姿態）數據給OIS使用。
RST_N和INT_N是常見的功能引腳，用于復位或提示中斷，相機大部分使用IIC接口，一個IIC接口上掛一個光學傳感器有時會額外再掛一個VCM。
相機的高速數據通過MIPI接口實現，像素或者速率低的相機使用DPHY，高像素高速相機使用CPHY接口，以前介紹過相機DPHY接口。
《MIPI C-PHY協議你了解嗎？手機高速接口之一》

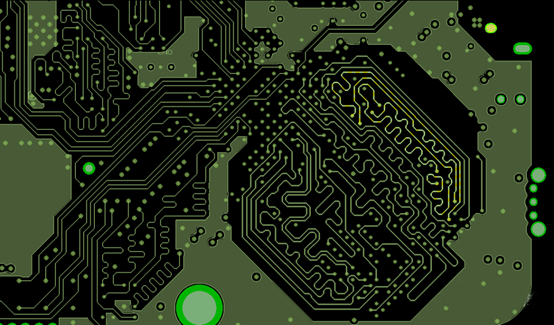

最后一個引腳是時鐘引腳，這個引腳有兩個特點，1是敏感，要避免被別的信號干擾，2是時鐘信號要注意避免干擾別人。如果走線稍不注意，就會有EMC問題。

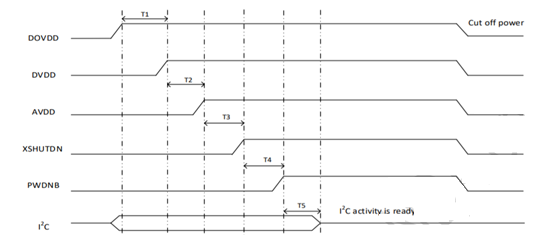

此外，相機和屏幕一樣，也是有上下電的時序要求，在設計和測試時，一定要按照時域要求來。

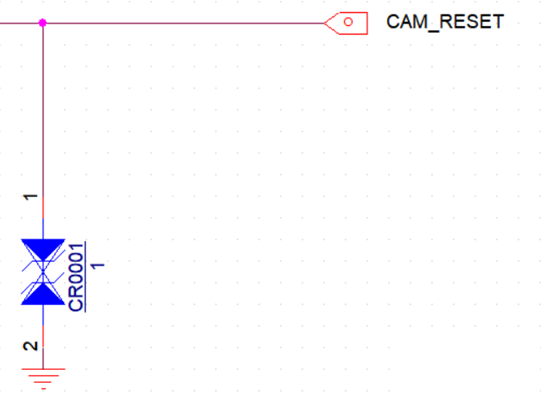

而且對于相機和屏幕這類模組在和整機裝配過程中會有空隙，日常使用時有可能會有靜電問題，在關鍵引腳上會留有TVS作為靜電釋放通路。
以上就是手機相機接口的介紹。
