TWS帶壓感藍牙耳機的組裝方法

分享：

---

TWS耳機概念股主要包括：

   蘋果真正無線立體聲產業鏈：立訊精密、歌爾股份、環旭電子、鵬鼎控股、領益智造、欣旺達、兆易創新；安卓真正無線立體聲產業鏈：共達電聲、瀛通通訊；安卓系供應商：漫步者、佳禾智能；電池：鵬輝能源、億緯鋰能；目前交易的主流股，成交金額較大的是漫步者、立訊精密、億緯鋰能、歌爾聲學、國光電器、佳禾智能。
   如果要評選當前最火爆的10款電子產品，TWS耳機一定無可爭議穩居前三，如今的年輕人，白領，乃至廣場舞大叔大媽，因?yàn)锳irpod帶動起來的藍牙耳機風潮席卷了我們這個星球上廣袤大地的每一個角落。然額，動輒2000塊的Airpod讓廣大消費者望潮心嘆，這實在不是一款可以輕易說買就買的產品啊！
市場中也有很多低成本的FSR傳感器實現蘋果耳機的體驗感。

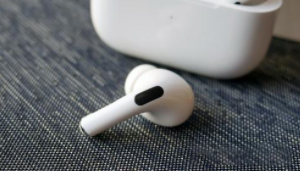

通常，您看到的耳機長這樣：

或者這樣：

也有這樣：

其實，在消費者眼中，他們長這樣：

還有這樣：

都說1000個人眼中有1000個哈姆雷特，那么在1000個消費者眼里就有1000種樣子啦。
如何在如此狹小的耳機空間里，如果用極低的成本實現壓力感應功能呢？

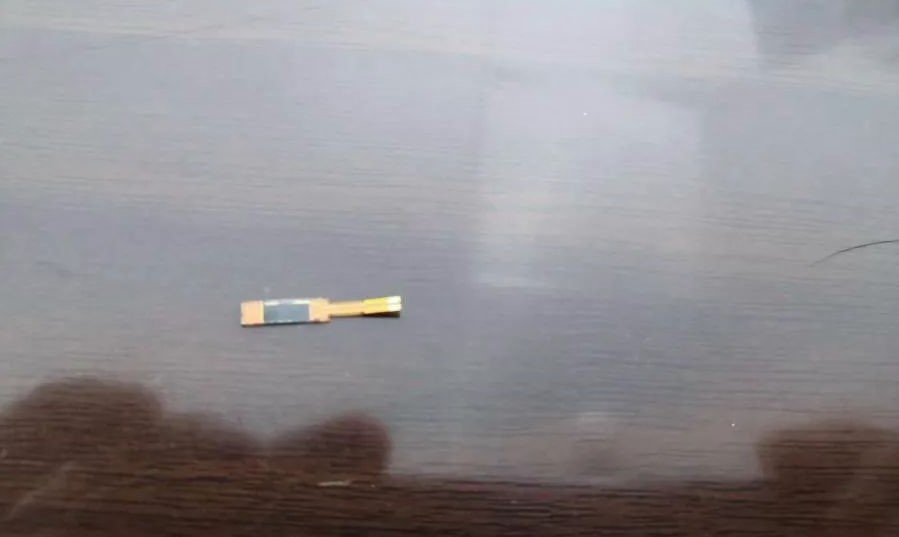

用于耳機的FSR長這樣:

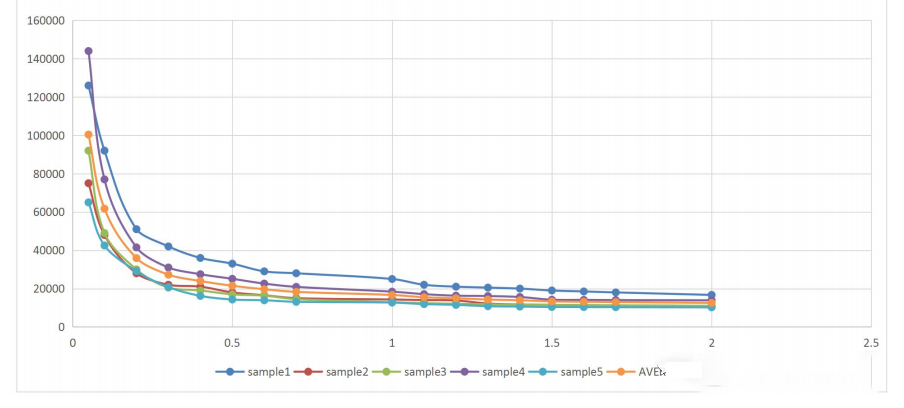

如此小巧精致的黑乎乎的東西，如果可以實現壓力傳感功能呢？先看我們的壓力曲線圖：

這意味著不同的壓力講產生不同的電阻，壓力越大，電阻越小，連續的模擬量輸出，完美地滿足了藍牙耳機的功能定義需求。講完了理論，開始來實操了，如何在寸土寸金的音腔里放下這么迷你的傳感器呢？步驟如下，

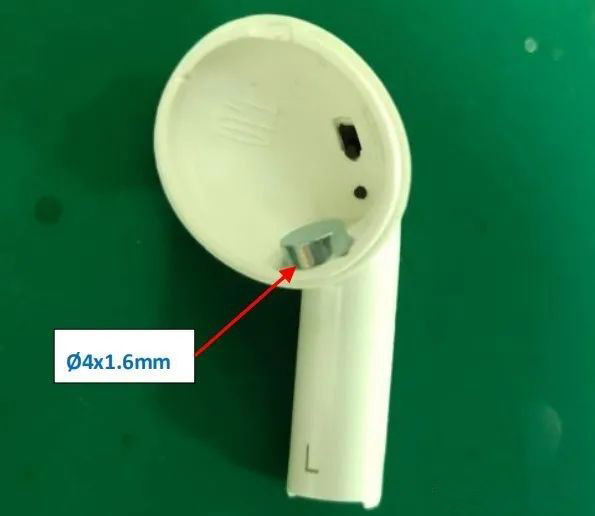

1、耳機殼安裝磁鐵（磁鐵極性視充電倉而定），用膠水固定，如下圖：

2、把耳機面殼貼網，如下圖：

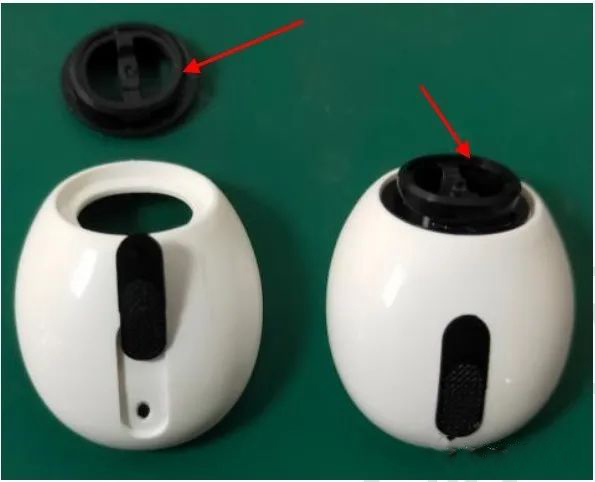

3、組裝耳帽連接件，用膠水固定，如下圖：

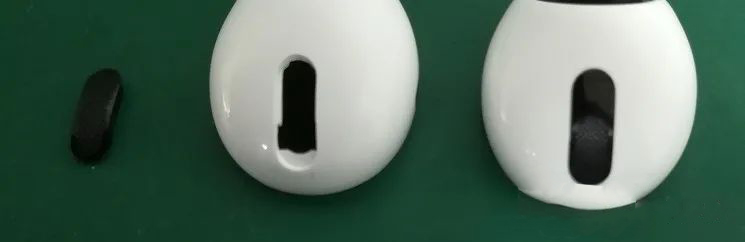

圖片4、把雙面背膠的黑網貼在耳帽連接件上面，如下圖：

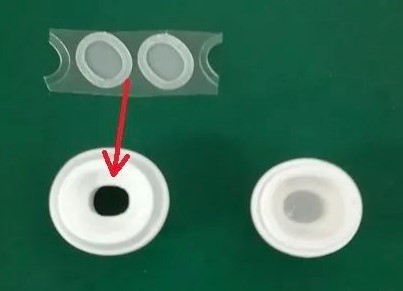

5、耳帽貼白網，如下圖：

6、耳機殼裝網，如下圖：

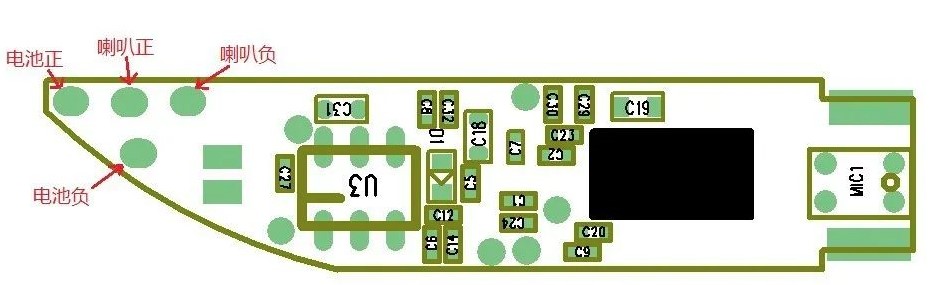

7、先在 PCBA 板焊點上加錫，然后再焊上電池線和喇叭線，如下圖接法：

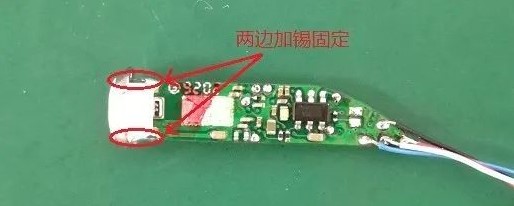

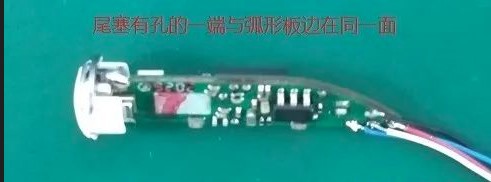

8、先把 PCBA 板卡入尾塞，再加錫固定尾塞（用夾具焊尾塞），如下圖：

注意：尾塞不能裝偏

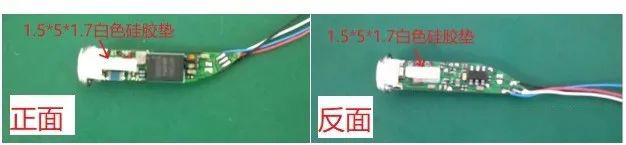

9、分別在 PCBA 板正反面上對應的絲印居中位置貼 1.5*5*1.7 硅膠墊，如下圖：

（白色硅膠：1.5*5*1.7mm），
注意：耳機板的正反面都要貼硅膠（墊壓感的硅膠用 1.5*5*1.7）硅膠要貼正，不能貼偏

10、焊L、R 壓感，貼平并貼齊在硅膠上，如下圖：圖片

注意：FPC 壓感不分左右，黑色面朝上且要居中，不能貼歪

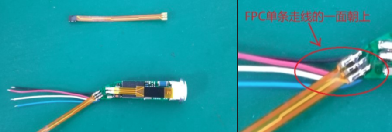

11、焊L、R 光感 FPC，焊接方向?yàn)楣飧性娉拢ɑ蛘?FPC 單條走線的一面朝上）如下圖所示：

注意：L、R 光感焊接方法一樣

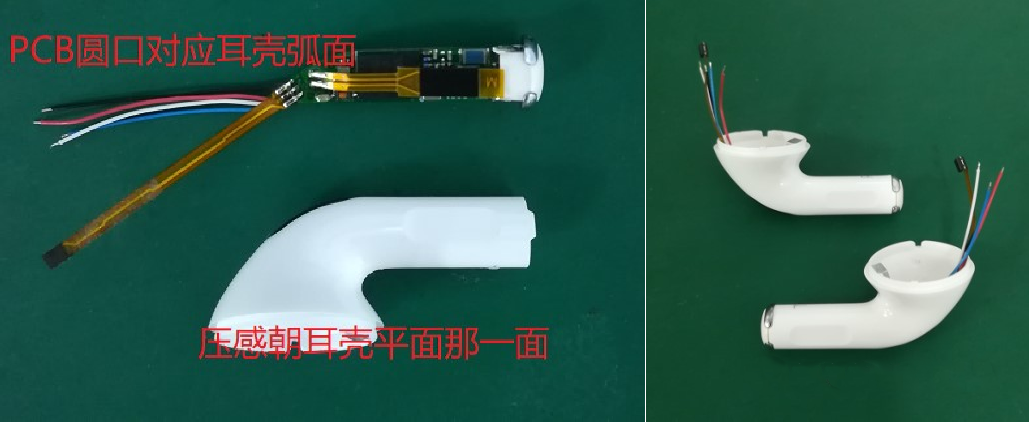

12、PCBA 板全部焊好，壓感貼好后，圓口對著耳殼背面，壓感朝耳殼平的一邊推進去，不要裝反了。如下圖所示：
13、依次焊喇叭線、電池線，電池線焊好后，先用絕緣膠紙包住電池的電極片， 防止短路，如下圖所示，注意:，電池線不能焊反，電池線最后焊。

14、安裝FPC 光感并完全貼到位（無背膠的可用膠紙貼緊），再把喇叭裝入耳機面殼內壓緊，最后把電池裝入耳機底殼里，蓋上耳機面殼即可。如下圖所示

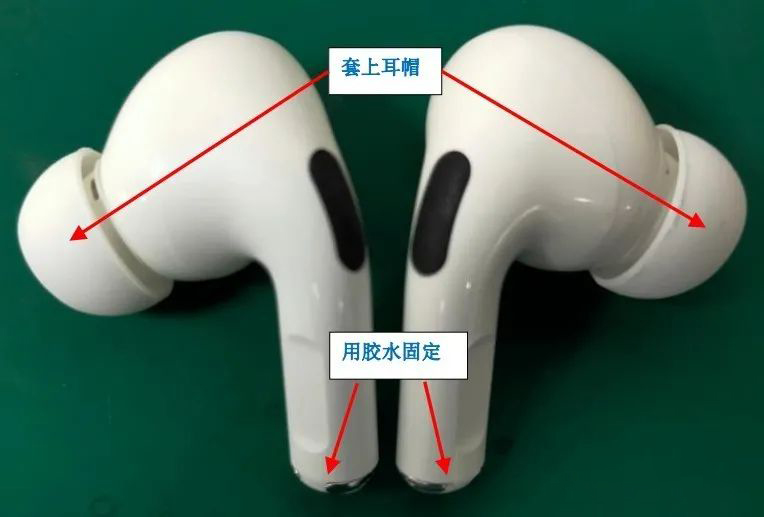

15、耳機整機組裝完后，套上耳帽，全部功能測試完成后，把尾塞跟耳機

圖片底殼用膠水固定，如下圖：
